Contacteur de puissance LCD1D 3 pôles pour commutation rail DIN

Appareillage de commutation pour réseaux électriques alternatifs

Ce contacteur de puissance triphasé est un appareil électromécanique conçu pour établir ou interrompre le passage du courant dans les charges de forte intensité. Sa structure à 3 pôles principaux est parfaitement dimensionnée pour la commande des moteurs électriques triphasés fonctionnant sous un courant maximal de 9 A.

Modularité des contacts auxiliaires intégrés

Pour répondre aux besoins des schémas électriques complexes, cet appareillage de la série LCD1D se décline en deux versions distinctes :

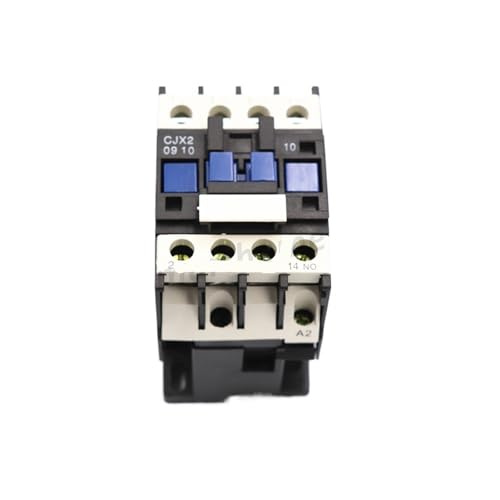

Configuration CJX2-0910

Ce modèle intègre un bloc auxiliaire 1 NO (Normalement Ouvert). Il est principalement utilisé pour réaliser l'auto-maintien du circuit après l'impulsion sur un bouton-poussoir de mise en marche.

Configuration CJX2-0901

Ce modèle intègre un bloc auxiliaire 1 NF (Normalement Fermé). Il trouve son utilité dans les circuits de verrouillage électrique croisé pour éviter le court-circuit lors des inversions de sens de rotation.

Tableau des dimensions et caractéristiques
